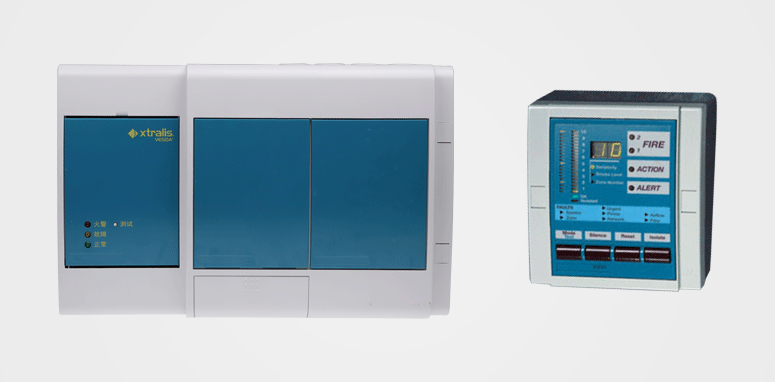

一、威士達VESDA空氣采樣探測器的外觀

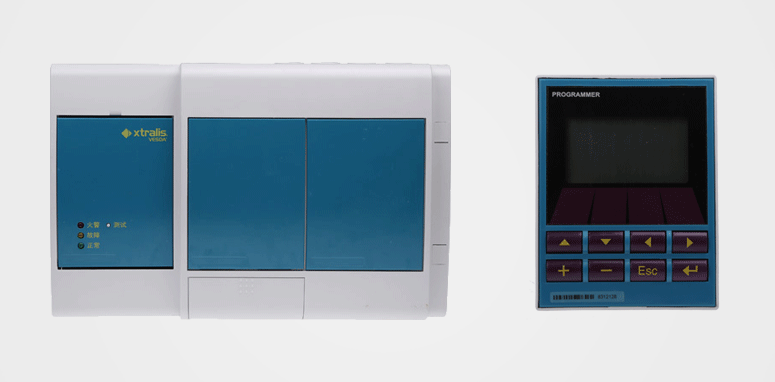

基本探測器單元                    顯示器單元

VLP-400-CH空氣采樣探測器  VHH-100手提式編程器

二、威士達VESDA空氣采樣探測系統簡要介紹

●VESDA是一種主動抽氣的采樣系統，探測靈敏度高，范圍廣；

●探頭靈敏度范圍從0.00075%/m到32%/m；

●報警范圍從0.005%/m到20%/m；

●有4個可編程報警閾值；

●白天和晚上靈敏度獨立設置；

●可記錄18000條事件；

●具有自學習功能，且在自學習過程中仍然能對保護區進行保護；

●具有網絡功能，各種設備通過485通訊線纜連接；

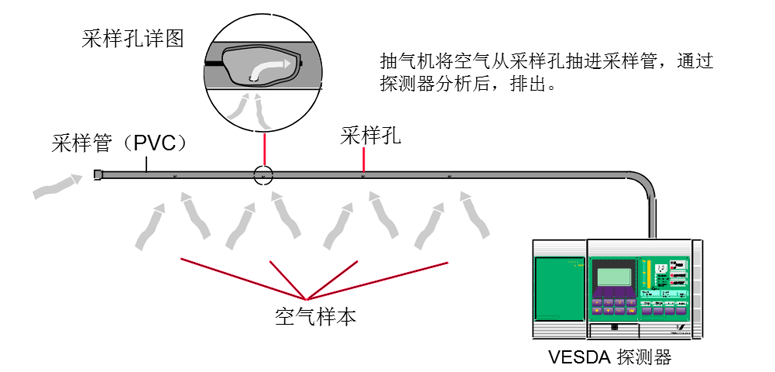

三、什么是吸氣式感煙火災探測系統？

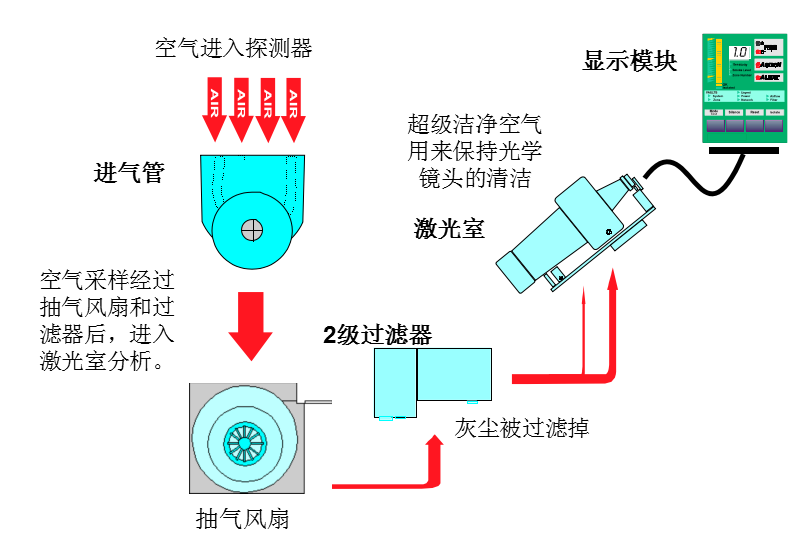

三、威士達VESDA空氣采樣探測器的運作原理

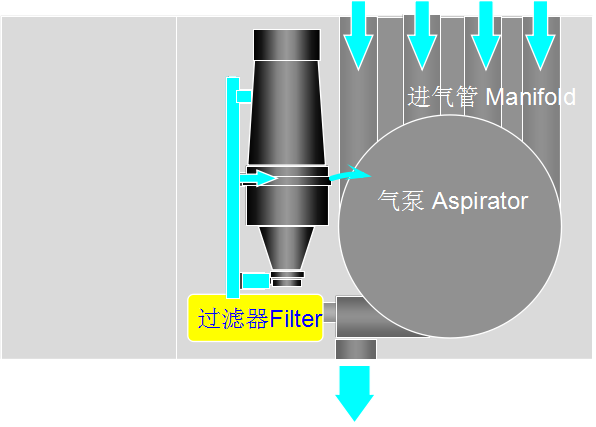

四、空氣運行路線

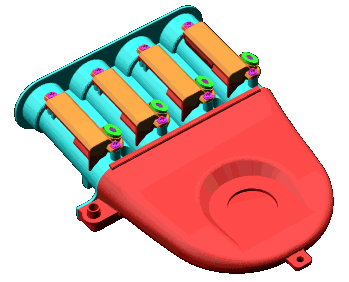

五、進氣管

●每根進氣管中有一個流量探測器；

●可配置緊急/輕微氣流故障閾值；

●從所有管連續采樣；

●檢測到煙后，開始掃描；

●能夠找出個報警的管；

●連續掃描以監視火勢的擴展狀況；

●合適的掃描閾值；

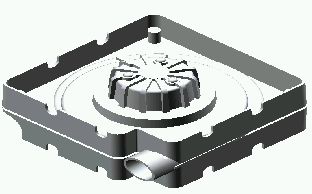

六、氣泵

●電機上集成了霍爾感應轉速表

●微處理器控制的反饋允許速度調節

●速度范圍3000-4200rpm

●24V無刷電機

●高效率

●低功耗

●低噪音（1999年用了新的葉輪）

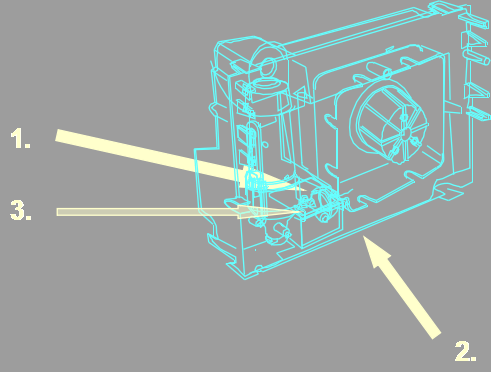

七、排氣口

PLUS和SCANNER都有3個排氣口，如圖所示

1、一個在安裝盒后面

2、一個在安裝盒下面

3、一個在安裝盒里面

八、過濾技術

■過濾器性能監視

灰塵計數-計算過濾器負荷

當灰塵微粒通過探測腔時，被計數

當顆粒數達到預定的數值時，給出過濾器更換警告

可任意使用(無須清潔）

1、容易更換

在辦公室環境里，設計壽命5年（1825天）

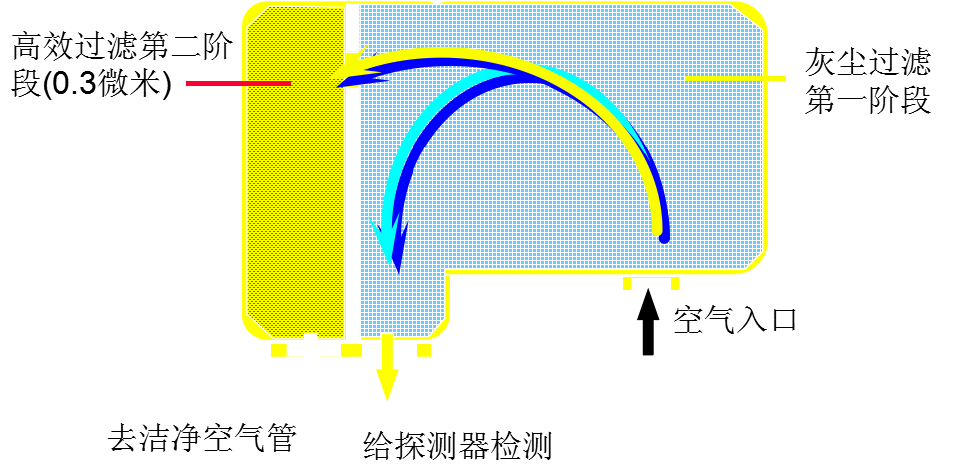

2、階段泡沫過濾

*階段，過濾掉灰塵和污垢

*第二階段，過濾出超級潔凈空氣

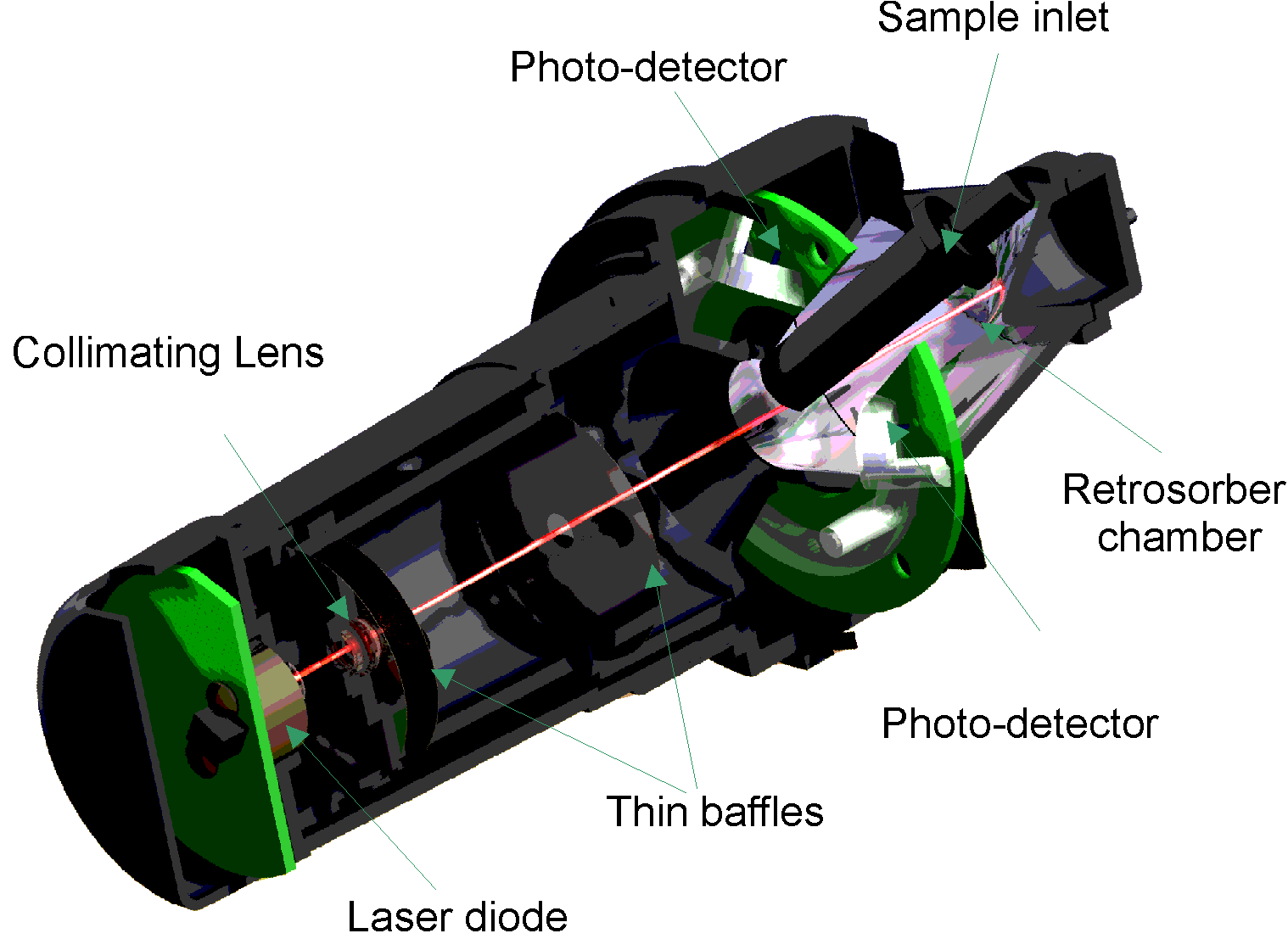

九、探測腔

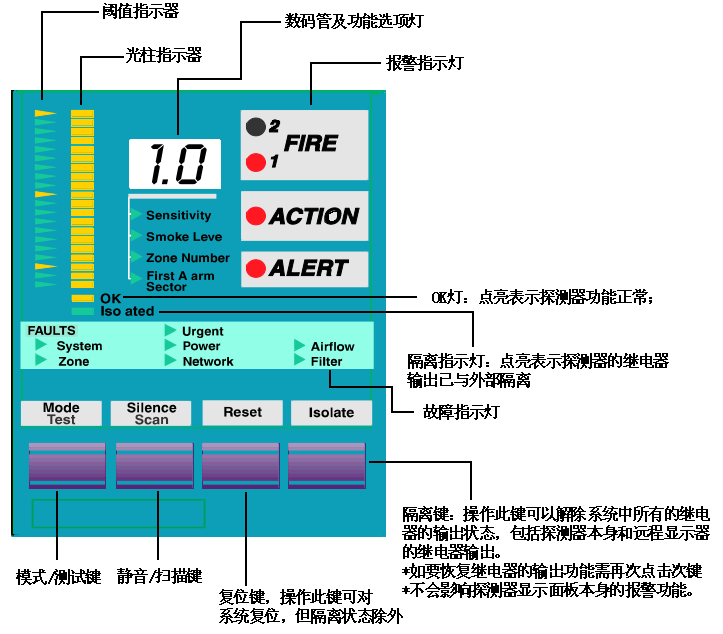

十、顯示器的作用

●用作現場顯示和遠程顯示；

●能以聲、光形式實現火災報警和故障報警；

●實時反映防護區煙霧濃度變化和主機運行參數；

●帶繼電器輸出接口，可以實現繼電器干觸點輸出，用以控制VESDA以外的設備；

●面板上有四個按鍵，具備六項功能，可以對本區探測器進行簡單控制。

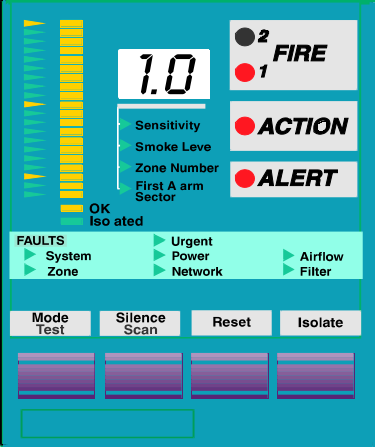

●閾值指示器：以箭頭指向光柱，三個閾值燈分別表示火災1、行動和警告報警閾值在光柱上的位置；

●光柱指示器：由20個LED指示燈組成，其燈點亮的部分表示防護區煙霧的實際水平。

●OK燈：點亮表示探測器功能正常；

●隔離指示燈：點亮表示探測器的繼電器輸出已與外部隔離。

●*分別為警告、行動、火災1和火災2；

●當煙霧濃度達到四個報警級的任一級閾值時，相應的報警指示燈點亮；

●還可分別設置白天煙霧閾值和夜間煙霧閾值。

●數碼管下方有四個功能選項；

●三角形選項燈亮所指示的項目數值由數碼管顯示出來。

●一共有七個指示燈，其中一個或幾個燈點亮，表示VESDA系統出現了某種故障；

●以故障燈點亮的組合表示出現的是某一類的故障；

●*例如：ZoneUrgentAirflow表示有緊急氣流故障；

●若要了解詳細情況需從編程器了解故障的代號、數量和故障內容提示。

點擊一下，顯示器上數碼管換一個顯示項目內容。由上而下：

1、靈敏度：也就是火災1的閾值；

2、當前煙霧值：未掃描時是指四根管的混合值，掃描后指某根采樣管的值；

3、探測器所在保護區的區號；

4、首次報警的采樣管管號；

按下保持兩秒，可對顯示器的指示燈和蜂鳴器進行測試。

*當有報警和故障發生時，點擊一次，可以停止顯示器面板內的蜂鳴報警聲，但只限于本次報警，當另有報警事件發生時，蜂鳴器又將響起；

按下保持兩秒，可以進行手動掃描，顯示各條采樣管的狀態；

復位鍵，操作此鍵可對系統復位，但隔離狀態除外。

十一、常見故障的原因和處理方法

1、頻繁出現煙霧報警

原因：

（1）若平時經常出現報警，可能是原來設定的報警閾值偏低；

（2）主要是因為空氣污染所致。

①保護區外的煙霧影響，例如：汽車尾氣，燃燒廢棄物，炊煙等等，這些煙霧經稀釋后，肉眼不易察覺，但在VESDA系統中它會被采樣到，當設定的報警閾值偏低，濃度達到此設定值時，就會引起威士達VESDA報警。

②有霧，灰塵：在有霧的天氣，也會引起威士達VESDA的報警。

處理方法：

①應及時調整報警閾值的設定，將報警閾值設定在一個合適的位置，減少頻繁出現煙霧報警；

②盡量使保護區形成一個相對封閉的區域，減少因為外界進入的煙霧等原因所引起的報警。

2、氣流故障報警

原因：

①采樣孔積塵后縮小了采樣孔的設計尺寸，使氣流量變小；

②在大風天開啟門窗，改變了氣流方向和局部氣壓，或因開啟空調、通風設備改變了氣流方向和局部氣壓；

③室內氣溫變化，引起氣流值改變；

④機內抽氣泵和氣流傳感器異常；

⑤采樣管網異常損壞。

處理方法：

①因采樣孔積塵，百分比氣流（相對氣流）降為70%時，可采用“氣流正常化”解決，若降至50%以下時，需清理采樣孔；

②若是暫時性外因引起故障，如開啟門窗，在門窗關閉后，可復位消除故障；

③若是長期性外因引起故障，如在夏天開啟空調通風設備，可在此條件下重做“氣流正常化”；

④采樣管異常損壞引起故障，應進行修復；

⑤設備故障應更換設備零件。
