泰和安氣體滅火設備
泰和安TX3042B氣體滅火控制裝置
時間：2018-10-15 09:58:30 品牌： 泰和安
![[!--oldtitle--]](/d/file/qitimiehuo/2018-10-15/2c855f6dd0dabe833162b9f82b2742cf.jpg)
一、TX3042B氣體滅火控制裝置概述
TX3042B(壁掛式)氣體滅火控制裝置是深圳市泰和安科技有限公司充分調研消防市場需求，總結多年消防工程經驗，融會行業標準《GA61-2010固定滅火系統驅動、控制裝置通用技術條件》的要求和精神所設計的新一代氣體滅火智能控制裝置。
TX3042B控制裝置采用中文LCD顯示，各種復雜的鍵盤操作一律通過菜單進行，界面友好、直觀方便、簡單易懂。TX3042B控制裝置具有現場編程能力，大總線報警控制點容量為400點。
TX3042B控制裝置可與泰和安公司生產的智能型探測器、手動報警按鈕、輸入模塊、輸入輸出模塊、各類開關量型、模擬量型，等現場外部器件組成獨立的小系統實現火災監控與氣體滅火雙重功能，是消防工程的佳選擇。
二、TX3042B氣體滅火控制裝置技術參數
| 主電電源 | 交流220V(187~242V) |
| 備用電池 | 12V/12Ah兩節 |
| 液晶屏規格 | LCD液晶屏128×64 |
| 容量 | 大容量4個氣體滅火分區，可自由選擇氣體滅火分區，每區100個回路地址點 |
| 溫度 | 0℃～+40℃ |
| 相對濕度 | ≤95%RH，不凝露 |
| 外形尺寸 | 410.0mm×500.0mm×133.0mm |
三、TX3042B氣體滅火控制裝置接線說明

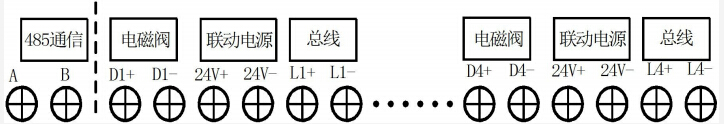

TX3042B氣體滅火控制裝置現場布線圖
1、A、B為485通訊線，用于和火災報警控制器聯機。
2、L（1～4）+、L（1～4）-為無極性二總線端子，推薦采用RVS-2×1.5mm2線布線。連接感煙探測器、感溫探測器、緊急啟停按鈕、放氣指示燈、聲光警報器、輸入輸出模塊、手動報警按鈕等設備的總線端子。
3、24V+、24V-為聯動電源輸出端子，每個分區大輸出電流1A。推薦采用正極紅色，負極黑色的BV-2×2.5mm2線布線，現場布線時應考慮長線產生的電壓降。連接聲光警報器，輸入輸出模塊等設備的聯動電源輸入端子。模塊設備反饋信號推薦采用RVS-2×1.0mm2或1.5mm2線布線。
4、D（1～4）+、D（1～4）-為氣體滅火終端模塊端子，推薦采用BV-2×2.5mm2線布線。
四、TX3042B氣體滅火控制裝置外觀

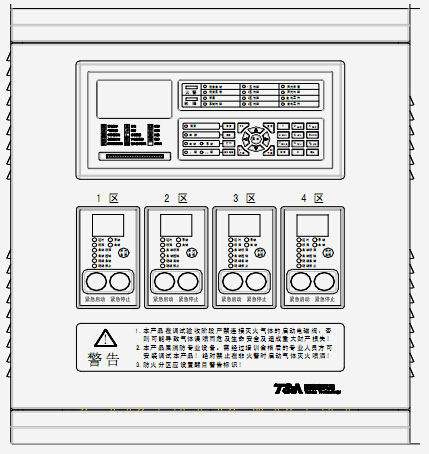

TX3042B氣體滅火控制裝置外觀示意圖
五、TX3042B氣體滅火控制裝置預設設備列表
01～20感煙探測器
21～40感溫探測器
41～45緊急啟停按鈕
46～50放氣指示燈，當閥門動作后46～50放氣指示燈亮
51～52聲光警報器1組
89～91聲光警報器2組
滿足下列條件之一時51～52，89～91聲光警報器有輸出：
1）感煙探測器報警
2）感溫探測器報警
3）按下手動報警按鈕
4）按下緊急啟動按鈕
5）按下控制裝置面板啟動按鈕
53～55聲光警報器3組，當閥門動作后53～55聲光警報器有輸出
92～93聲光警報器4組，當閥門動作后92～93聲光警報器有輸出
56～59輸入模塊，監視氣體噴灑反饋，接鋼瓶電磁閥動作的反饋信號.
60～65探測器接口模塊或者輸入模塊(接非編碼設備報火警，但不參與聯動)
66～75手動火災報警按鈕
76～83輸出模塊，滿足下列條件之一時76～83輸出模塊有輸出：
1）感煙探測器和感溫探測器同時報警
2）按下緊急啟動按鈕或TX3042B控制裝置面板啟動按鈕
84～85輸出模塊，滿足下列條件之一時84～85輸出模塊有輸出：
1）感煙探測器報警
2）感溫探測器報警
3）按下手動報警按鈕
4）按下緊急啟動按鈕
5）按下控制裝置面板啟動按鈕
86輸出模塊，控制裝置火警時86輸出模塊有輸出（所有分區的86輸出模塊都有輸出）
87輸出模塊，控制裝置氣體噴灑啟動輸出后87輸出模塊有輸出（所有分區的87輸出模塊都有輸出）
88輸出模塊，控制裝置故障時88輸出模塊有輸出（所有分區的88輸出模塊都有輸出）
94～100自定義
