一、TX3920信號放大器概述

　　TX3920信號放大器專為TX3016火災報警系統提供現場信號放大功能，在現場信號線路較長時，使用本放大器可以增強現場信號，穩定火災報警系統的穩定。
　　注意：泰和安TX3042B屬于氣體滅火控制裝置（非火災報警控制器），禁止使用本信號放大器。

二、TX3920信號放大器技術參數

三、TX3920信號放大器外形尺寸及安裝說明

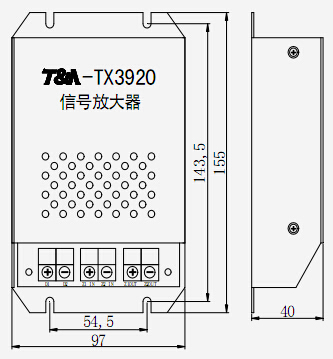

TX3920信號放大器尺寸圖

　　1、端子D1、D2為直流24電源輸入端，接現場24V電源的正負，不分極性。

　　2、端子Z1IN、Z2IN為信號輸入端，接需要放大的現場輸入信號，不分極性。

　　3、端子Z1OUT、Z2OUT為信號放大輸出端，接放大器后面的現場負載。

　　4、按1～3點接好各電源及信號線，打開放大器電源和TX3016控制器，觀察Z1IN和Z2IN旁邊的LED燈DS1是否閃亮，正常工作時為閃亮；在沒有輸入信號時，DS1不亮，同時輸出端無信號輸出。
